Стеллажный кран-штабелер –

альтернатива самоходному электроштабелеру и ричтраку

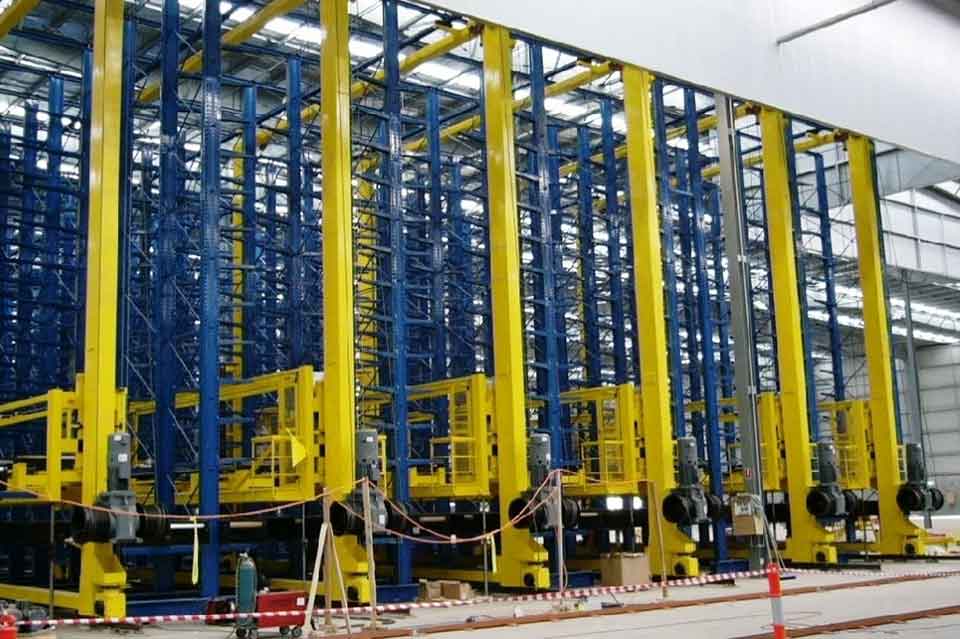

Стеллажные краны-штабелеры предназначены для автоматизированных складских систем хранения и поиска (AS/RS). Обычно их используют на больших складах или в распределительных центрах.

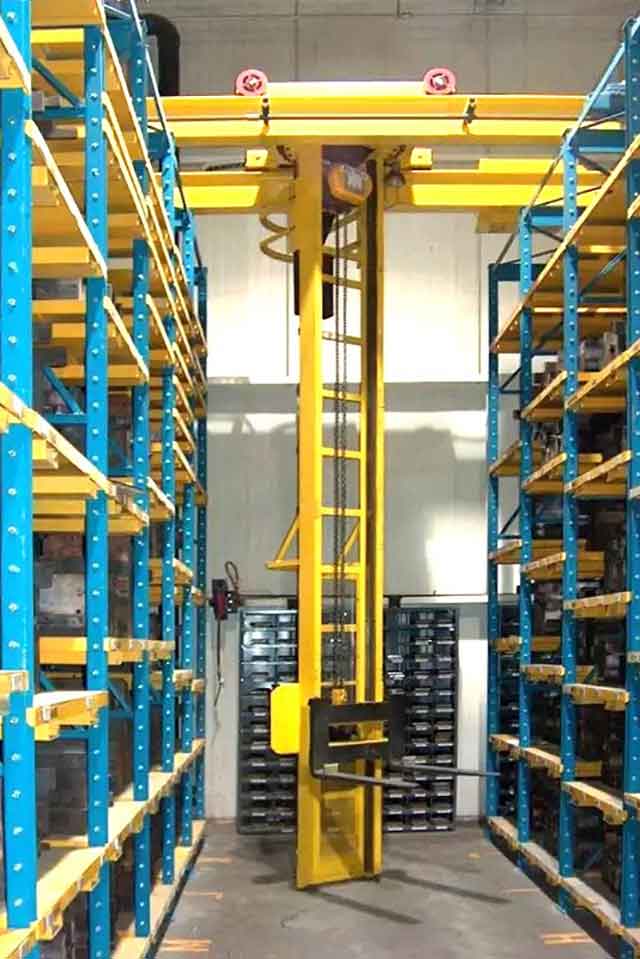

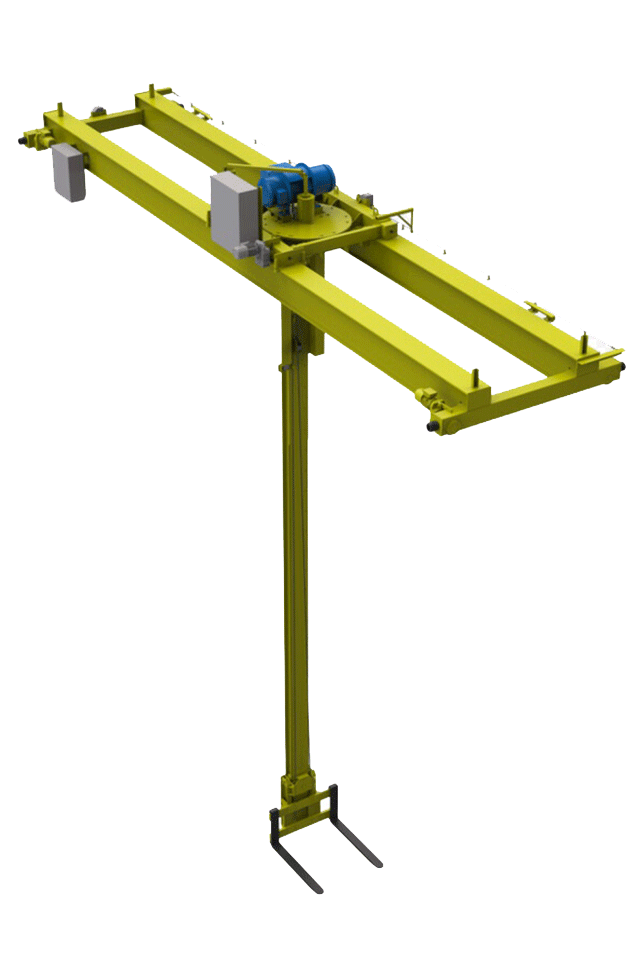

Эти складские машины представляют собой высокую вертикальную конструкцию, которая передвигается взад и вперед по верхним или нижним рельсам. По мачте крана-штабелера вверх и вниз перемещается каретка с вилами или иным грузозахватным приспособлением (механической рукой, магнитным захватом и пр.). Таким образом, эта машина способна перемещать грузы в горизонтальном и в вертикальном направлениях, чтобы добраться до нужных ячеек стеллажа. Всеми движениями управляет компьютер.

Пример работы крана-штабелера

Представьте крупный склад предприятия электронной торговли, на который поступает заказ от клиента через интернет. Дальше происходят следующие действия:

Получение задачи. Компьютерная система склада получает заказ и определяет, где находится каждый товар. Она отправляет инструкции крану-штабелеру для извлечения товаров.
Перемещение к месту хранения. Благодаря встроенной системе навигации, стеллажный кран быстро перемещается по заданному пути. В отличие от управляемых человеком вилочных погрузчиков, штабелеров или ричтраков, он перемещается по наиболее эффективному маршруту.
Подъем к нужной ячейке. Грузозахватный механизм точно поднимается на заданную высоту.
Извлечение товара. Благодаря телескопическому механизму, кран-штабелер дотягивается до товара, лежащего на определенной глубине. Он извлекает его и помещает в специальный контейнер или лоток.
Доставка в зону упаковки. После сбора всех товаров, он транспортирует к другой автоматизированной системе, которая их упаковывает для отправки.
Пополнение запасов. Как только запасы на полках опускаются ниже определенного значения, система управления складом дает команду крану-штабелеру пополнить полки. Он забирает товары из зоны приема и помещает в назначенные ячейки в зоне хранения.

Такой процесс сбора заказов быстрый и безопасный.

Достоинства

По сравнению с вилочными погрузчиками, самоходными штабелерами или ричтракам, стеллажные краны-штабелеры дают следующие преимущества:

Полное использование высоты складского помещения. Высота подъема грузозахватного механизма практически не ограничена, особенно если рельсы находятся вверху. Однако и при нижнем расположении рельс конструкцию отличается повышенной устойчивостью и опрокидывание маловероятно.
Безопасность. Высокая стойкость к опрокидыванию, а также отсутствие человеческого фактора (работа без оператора) значительно повышают безопасность на складе. Аварии с управляемыми человеком вилочными погрузчиками часто становятся причиной обрушения стеллажей.
Работа с тяжелыми, крупногабаритными грузами. Краны-штабелеры хорошо подходят для обработки длинномерных грузов, строительных материалов, металлоизделий.
Возможность применения нескольких кранов одном проходе. Это повышает пропускную способность склада и скорость обработки заказов.
Экономия места. Современные стеллажные краны занимают в проходе не больше места, чем узкопроходные самоходные штабелеры (VNA),т.е. способны работать в проходах шириной менее 1,6 м.

Недостатки

Многие современные автоматизированные склады используют другую грузоподъемную технику, поскольку стеллажные краны несовершенны.

Ограниченная маневренность. Передвижение по рельсам в условиях большой загруженности иногда приводит к логистическим проблемам.
Большая высота монтажа. Этот недостаток относится к машинам, которые передвигаются по верхним рельсам.
Высокие капитальные затраты. Предприятия с ограниченным бюджетом не могут себе позволить большие первоначальные вложения в такое складское оборудование.
Проблемы техобслуживания. Это сложная и дорогая в обслуживании техника.
Единая точка отказа. Если кран-штабелер выходит из строя, он может сделать недоступным весь складской проход, что нарушит работу склада.
Необходимость проектирования. Стеллажные системы для такой складской техники требуют проектирования, что также увеличивает сроки и стоимость запуска склада.

Для каких отраслей рекомендуются стеллажные краны

Несмотря на недостатки, краны-штабелеры все еще актуальны и занимают свою нишу среди современной складской техники. Особенно их ценят за способность работать с массивными, крупными грузами. Присмотритесь к данным машинам, если заняты в следующих отраслях:

Производство металла, стройматериалов. Если вам нужно складировать стальные листы и рулоны, арматуру, профиля, балки.
Тяжелое машиностроение, автомобилестроение. Если приходится перемещать или хранить крупногабаритные узлы, компоненты или даже целые машины.
Деревообработка. Перемещение и штабелирование громоздких бревен или древесных плит – легкое дело для крана-штабелера.

Пример проекта системы стеллажей для крана-штабелера

Выше упоминалось, что стеллажные краны обычно требуют проектирования системы стеллажей. Рассмотрим пример проекта, реализованного инжиниринговой компанией «Комплекс КАД».

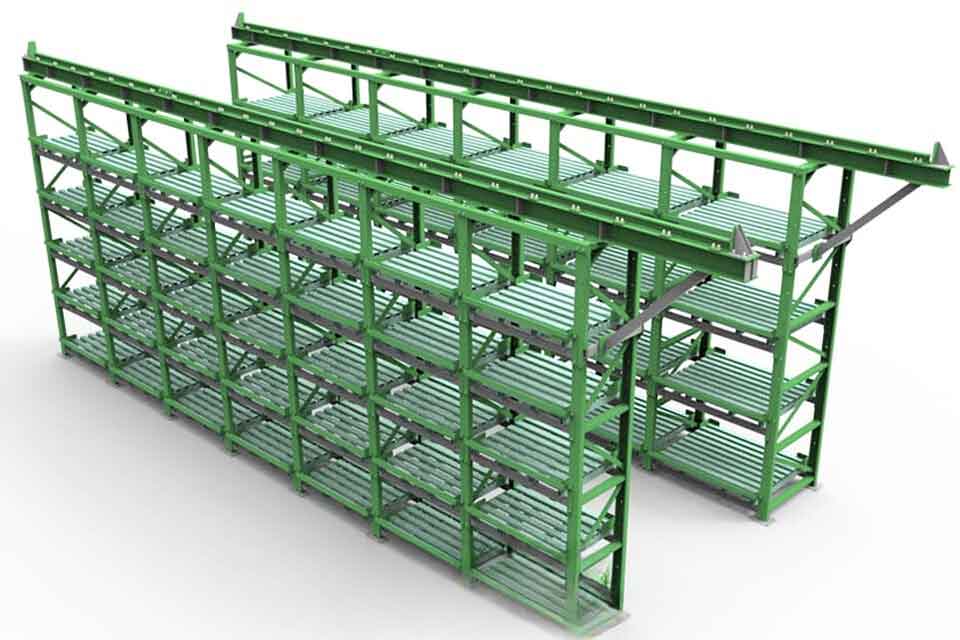

Эта стеллажная система автоматизированного склада разработана для складирования модельной оснастки. Зона хранения состоит из параллельных стеллажных секций, над которыми стоят двутавровые балки с рельсами для тележки крана-штабеллера.

Каждая секция стеллажа имеет 24 ячейки (4 яруса, 6 рядов) с металлическими поддонами. Это позволяет безопасно хранить модельную оснастку.

Каждая стеллажная секция образована 7 двухстоечными вертикальными фермами, которые закреплены анкерными болтами в бетонному полу. Фермы состоят из пары П-образных стоек, которые соединены поперечинами и раскосами. В продольном направлении фермы соединены установленными на болты стяжками, посредством которых можно задавать ширину ячейки. В конструкции стеллажа также предусмотрено изменение высоты ячеек.

На разработку такого проекта системы стеллажей автоматизированного склада для крана-штабелера ушел один месяц.

Заключение

Стеллажные краны не всегда могут заменить вилочный погрузчик, самоходный штабелер или ричтрак. Однако эта складская техника до сих пор востребована для автоматизированных систем хранения крупногабаритных и массивных грузов. Например, в металлообрабатывающей и деревообрабатывающей промышленности, автомобилестроении, тяжелом машиностроении, производстве строительных материалов.
