Устройство электроштабелера:

Основы и принципы работы

Хозяйственные владельцы складских помещений, сортировочных и логистических центров стремятся использовать все доступное пространство с максимальной пользой. Отчего и растут стеллажи вверх, до опорных балок или потолка, а проходы между ними начинают напоминать узкий лабиринт. Именно для таких условий и предназначены штабелеры с электромотором.

ЧИТАТЬ ТАКЖЕ: Вилочный погрузчик и штабелёр. В чем главное отличие техники

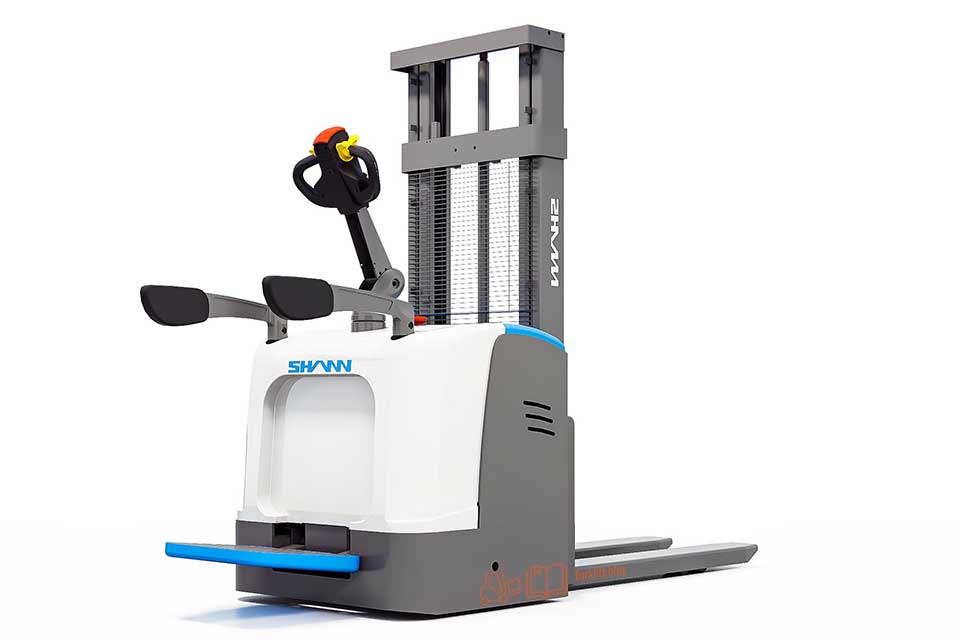

Виды электроштабелеров

Сегодня можно купить электрические штабелеры разных видов. Каждый из них имеет свои особенности, преимущества и недостатки.

Ведомые конструкции снабжены двигателем, органами управления. Они стоят недорого, предельно облегчены и миниатюрны. Способны работать в ограниченных пространствах. Но, полностью лишены каких-либо удобств. Оператор работает стоя или идет рядом при транспортировке паллет. Именно поэтому есть ограничение по скорости – не более 6 км/ч.
Самые распространенные самоходные модели имеют откидную площадку, на которой можно стоять, и скобы безопасности на уровне пояса водителя. Они достаточно комфортны, снижают нагрузку на ноги.
Реже можно увидеть самоходные штабелеры с полноценной кабиной и удобным креслом для оператора. Они снижают утомляемость персонала к концу смены, позволяют лучше концентрировать внимание на работе. Такие модели разгоняются до 10 км/ч.

ЧИТАТЬ ТАКЖЕ: Безопасная работа со штабелером. Важные меры предосторожности

Еще один тип электроштабелеров – узкопроходный. Такие модели хорошо зарекомендовали себя на складах с предельно узкими проходами. Вилы у них поворачиваются на 90° в обе стороны, что позволяет работать с грузами на стеллажах, расположенных по обе стороны прохода. И при этом не производить маневры.

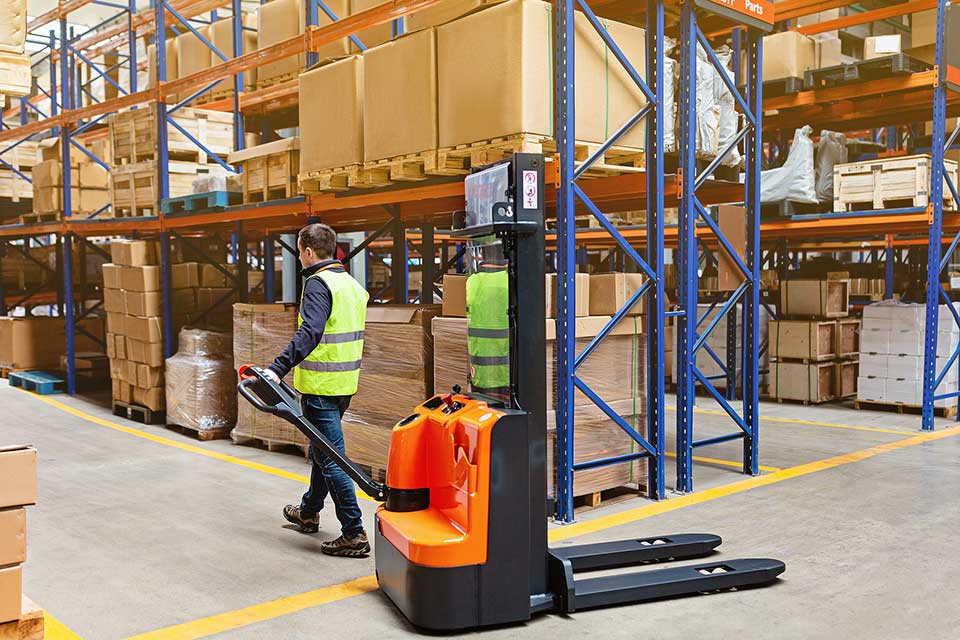

Плюсы штабелеров с электромотором

Основное их преимущество – способность легко и достаточно быстро передвигаться в узких рядах. Также, стоит отметить:

минимальные требования к площадкам для разворота – не более 2-3-х метров;
способность размещать или снимать грузы со стеллажей высотой в 3-6 метров;
легкий вес, позволяющий применять штабелеры на стройках, временных мостках, при разгрузке/погрузке транспортных средств;
простую и надежную конструкцию, которая упрощает техобслуживание, снижает расходы на ремонты, простои.

В процессе работы штабелеры с электрогидравлическим приводом не требуют мускульных усилий со стороны оператора. Они просты в управлении, не требуют просторных площадок для стоянки.

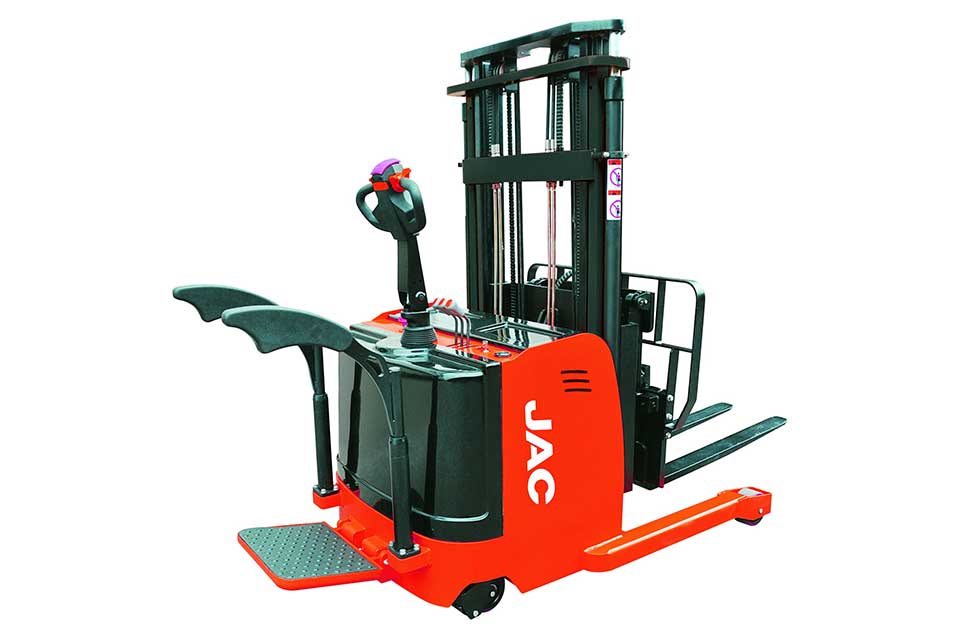

Как устроены электроштабелеры

Юркая, компактная складская спецтехника оснащена двигателем переменного тока. Причем агрегат довольно серьезный, не уступает по мощности моделям, которые устанавливают на вилочные погрузчики. То есть, при игрушечных размерах, машинка легко управляется с серьезными грузами весом до 2,5 тонн.

Особенности конструкции

На опорной раме из усиленного стального профиля закреплены рулевые/поворотные колеса и консоли (опорные вилы) с роликами. Именно они придают конструкции устойчивость при работе с грузами.

Электродвигатель устанавливается в пределах колесной базы, что придает машине дополнительную маневренность.
Все колеса имеют металлические ободья, а контактные поверхности выполнены из износостойкого полиуретана.
Если машина относится к кабинному типу, на раму крепится кабина с сиденьем для водителя и органами управления. Оператор в ней сидит непривычно, боком – так лучше видны верхние полки стеллажей.
Операторы ведомых моделей идут или стоят с ними рядом. Выпускаются более удобные модели с откидной площадкой для водителя, на которой можно стоять во время движения.

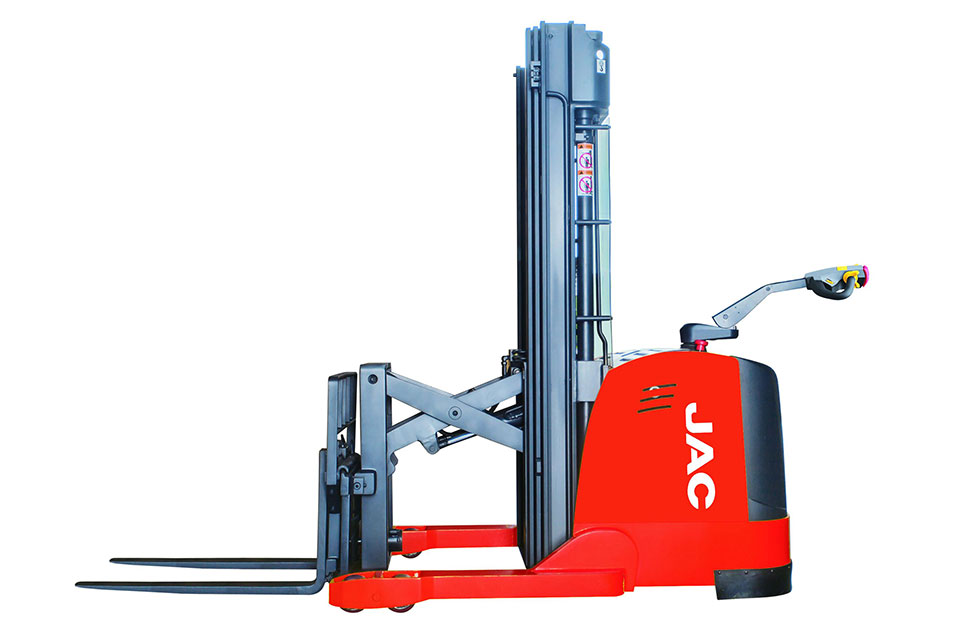

Подъемная мачта – основной рабочий орган штабелера. Производят ее из двутавровых балок или швеллеров. На направляющих закрепляют каретку с вилами, оснащают гидравлическим приводом.
Вилы имеют регулируемую ширину, что позволяет работать со стеллажами разных размеров.

В отличие от вилочных погрузчиков, штабелеры управляются рукоятью-рычагом. Приборная доска снабжена индикаторами состояния систем. Ходовая часть снабжена надежными тормозами.

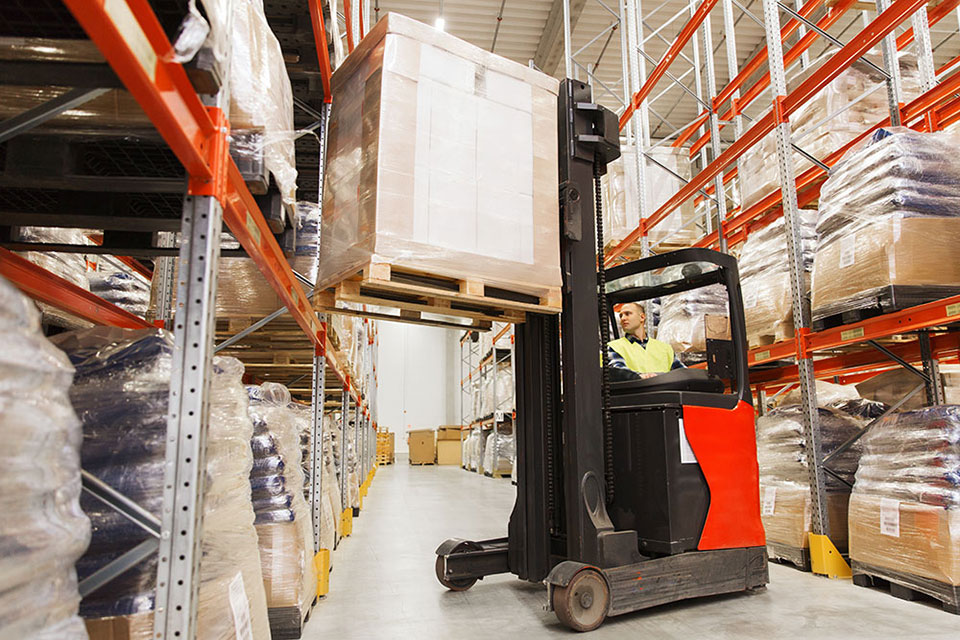

Принципы работы

Электрические штабелеры предназначены для работы на ровных покрытиях, внутри помещений, при температурах от -15° до +50°. Допустим небольшой уклон поверхности, не более 3%. Если на складе неровные полы, требуется модель с высоким дорожным просветом.

Как они работают:

Управление производится рычагом и несколькими кнопками, которые позволяют контролировать подъем/спуск грузов с точностью до миллиметра.
После запуска электродвигатель приводит в действие колеса или гидравлическую систему. В процессе работы с грузом, машина обязательно ставится на тормоз.
Когда оператор дает команду на подъем вил, насос накачивает гидравлическую жидкость в цилиндр. Под действием высокого давления вилы поднимаются на нужную высоту. При спуске давление в цилиндре медленно снижается, что позволяет плавно опускать груз.
Под паллеты вилы заводятся с помощью аккуратного перемещения техники вперед. После установки груза на место, водитель сдает машину назад до тех пор, пока вилы полностью не освободятся.

ЧИТАТЬ ТАКЖЕ: Гидравлический или электрический? Выбираем тип штабелера

Применение такой техники позволяет снизить расходы на заправку электроэнергией. Так, стандартные тяговые батареи на штабелерах имеют мощность в 1,2 кВт, тогда как на вилочных погрузчиках стоят АКБ мощностью до 10 кВт. При этом производительность абсолютно не страдает. Штабелеры выигрывают за счет маневренности, возможности располагать грузы на высоких ярусах.

Материалы сайта не подлежат использованию кем-либо, в какой бы-то ни было форме, включая воспроизведение, распространение, переработку, не иначе как с письменного разрешения редакции Forklift.Blog. Использование материалов сайта без разрешения его владельца является нарушением авторских прав и преследуется по закону.

Темы этой статьи:

Выбор техники

Штабелеры

Автор статьи: Артём Громов
Ведущий эксперт Forklift.blog

Опубликовано: 21 октября 2023
