Повышение надежности литиевых батарей с помощью гибких печатных плат

Надежность литиевых аккумуляторов сильно зависит от качества соединения между ячейками и управляющей платой BMS. Плата подключается к каждой ячейке, чтобы измерять напряжение, температуру, а также выполнять автоматическую балансировку. Подключение ячеек с помощью жгута кабелей – сложная задача. Такая система подключения сложная, громоздкая, дорогая, а также ненадежная из-за большого количества соединений. Из-за своей сложности она подвержена ударам и вибрациям, ошибкам при монтаже или ремонте. Рассмотрим основные недостатки традиционного подключения BMS в литиевых батареях, а также способ решения проблем.

Новая технология способна защитить тяговые литиевые батареи от возгорания

Сложность установки, отладки

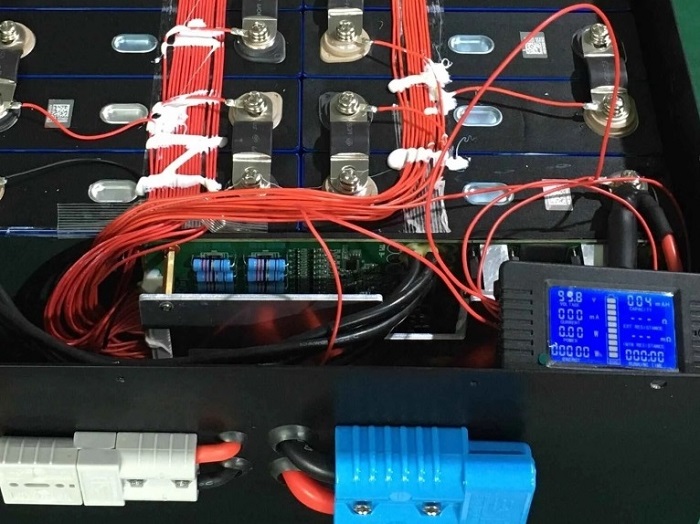

Литий-ионная батарея с огромным количеством последовательно соединенных ячеек требует подключения проводов от BMS к контактам ячеек. Это несет следующие риски:

Любая ошибка в порядке подключения может привести к повреждению электроники, выходу литий-ионной батареи из строя.
Случайное прикосновение или короткое замыкание между соседними проводами вызывает необратимое повреждение BMS.
Потеря соединения в разъемах приводит к ошибкам в измерении напряжения аккумуляторных элементов, сбоям в работе BMS.

Перечисленные проблемы вынуждают конструкторов улучшать эти части конструкции литий-ионных батарей. Например, они используют провода и кабеля разной длины, индикаторы, фиксирующие и соединительные элементы.

Сколько весят литий-ионные батареи для разных видов складской техники

Чувствительность к ударам, вибрациям

Надежность литиевых аккумуляторов сильно страдает от неисправностей кабелей, которые возникают из-за вибраций. Медные провода тяжелые, но не очень прочные, поэтому повреждаются от постоянной тряски. Эта проблема особенно характерна для аккумуляторов, которые установлены в электрические транспортные средства и долго эксплуатируются.

Дорогая кабельная система

Изготовление надежного жгута кабелей со всеми индикаторами, разъемами и соединениями обходится недешево, поскольку его сложно изготовить на автоматизированной производственной линии. В этом случае массовость производства не снижает цену. Кроме того, сборка и установка кабелей – трудоемкие процессы, что увеличивает себестоимость литий-ионных аккумуляторов.

Преимущества литиевых батарей с гибкими платами

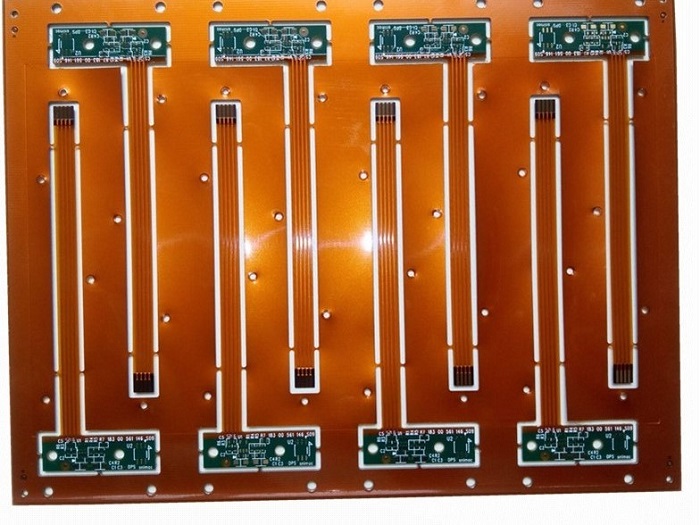

Некоторые производители литиевых аккумуляторов отказываются от сложной системы кабелей в своих продуктах. Взамен используются гибкие печатные платы (FPC).

Они легкие, устойчивые к вибрациям, долговечные, простые в установке, а также снижают себестоимость продукции.При использовании FPC сложно ошибиться в порядке подключения проводов и повредить BMS. Они снижают риски потери соединения, ошибочного измерения напряжения ячеек и прочие сбои.Литий-ионные аккумуляторы с FPC рекомендуется использовать в электрических транспортных средствах, например, электромобилях или вилочных электропогрузчиках.
