Коробка передач вилочного погрузчика: причины поломок и ремонт

Коробка передач вилочного погрузчика работает в условиях частых остановок, изменения направления движения и перемещения тяжёлых грузов. Нарушения в работе трансмиссии могут проявляться рывками при трогании, задержкой включения движения, перегревом или посторонними шумами. При этом одинаковые симптомы не всегда указывают на одну и ту же неисправность, а ремонт далеко не в каждом случае требует полной разборки агрегата.
Разберём, какие трансмиссии применяются на вилочных погрузчиках, почему они выходят из строя и как правильно организовать диагностику и техническое обслуживание.

Какие трансмиссии устанавливаются на вилочные погрузчики

Прежде чем говорить о неисправностях коробки передач, необходимо учитывать конструкцию машины. На погрузчиках с двигателями внутреннего сгорания применяются механические, гидромеханические и гидростатические трансмиссии. Их устройство, требования к обслуживанию и характерные неисправности существенно различаются.

Механические коробки передач предусматривают переключение ступеней и использование сцепления. В гидромеханических трансмиссиях передача крутящего момента осуществляется с участием гидротрансформатора и механических передач, а управление направлением движения нередко выполняется с помощью гидравлически управляемых фрикционных муфт. Такие конструкции распространены на дизельных и газобензиновых погрузчиках благодаря возможности плавного трогания и удобству маневрирования.

Гидростатическая трансмиссия работает по другому принципу. Энергия двигателя передаётся через гидравлический насос и гидромотор, а скорость и направление движения регулируются изменением параметров гидравлического потока. В такой системе отсутствует привычная многоступенчатая коробка передач, но сохраняются требования к чистоте рабочей жидкости, герметичности и исправности гидравлических компонентов.

Отличается и конструкция современных электропогрузчиков. Движением управляет электронная система тягового электропривода, а крутящий момент электродвигателя может передаваться на колёса через редуктор и ведущий мост. Поэтому отсутствие движения электрического погрузчика не следует автоматически связывать с неисправностью коробки передач: причиной могут быть элементы управления, электродвигатель, редуктор или электрические цепи.

Подробнее об устройстве разных конструкций рассказано в статье «Трансмиссия вилочных погрузчиков. Принцип работы и устройство».

Техническое обслуживание КПП погрузчика

Производители складской техники устанавливают собственные регламенты обслуживания трансмиссии. В них указываются периодичность проверок, требования к рабочим жидкостям, допустимые параметры работы и порядок замены расходных материалов. Интервалы обслуживания могут определяться количеством моточасов и корректироваться с учётом условий эксплуатации.

Для гидромеханических коробок передач особое значение имеют уровень и состояние трансмиссионного масла. Жидкость участвует в передаче усилия, управлении фрикционными муфтами, смазывании деталей и отводе тепла. Недостаточный уровень, загрязнение или использование неподходящего масла способны нарушить работу нескольких узлов одновременно.

На гидростатических трансмиссиях контроль состояния рабочей жидкости не менее важен. Загрязнения могут ускорять износ насосов, гидромоторов и распределительных компонентов, а нарушение герметичности приводит к потерям давления. При этом порядок проверки и замены масла должен соответствовать документации конкретного погрузчика.

Откладывать плановое обслуживание без технического обоснования не стоит. Износ подшипников, фрикционных элементов и уплотнений может развиваться постепенно, не вызывая немедленного отказа машины. Однако продолжение эксплуатации с неисправным узлом иногда приводит к повреждению сопряжённых деталей и увеличению стоимости ремонта.

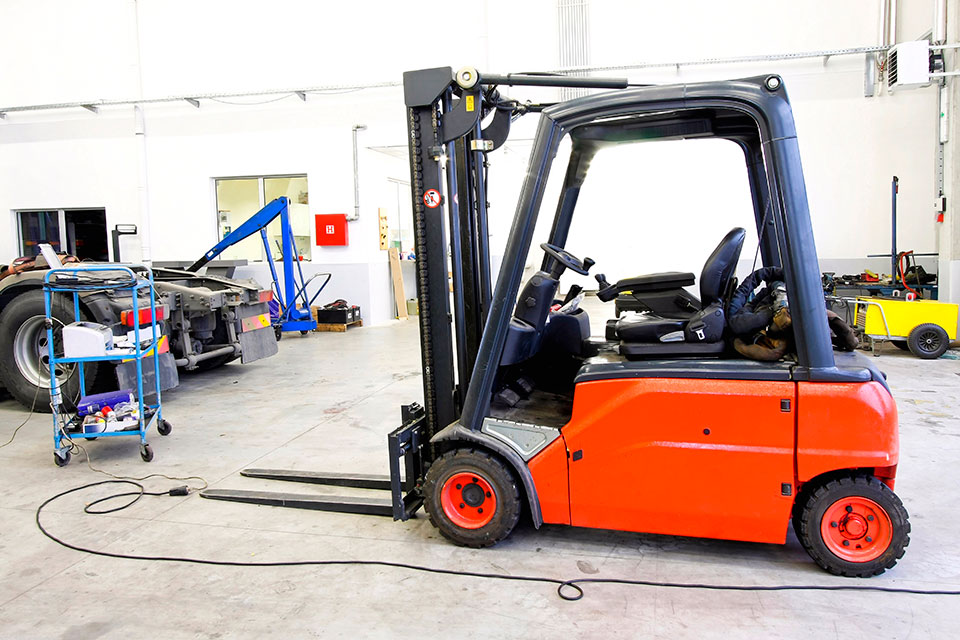

Техническое обслуживание коробки передач вилочного погрузчика
Подбираете вилочный погрузчик для склада или производства? Поможем выбрать технику с подходящей трансмиссией, удобными органами управления и необходимой комплектацией. Учтём условия эксплуатации и особенности ваших задач.

Основные причины поломок коробки передач

Неисправности трансмиссии не всегда связаны с естественным износом. Нередко на состояние агрегата влияет сочетание нескольких факторов, включая неправильное обслуживание, превышение допустимых нагрузок и ошибки управления техникой. Для установления причины необходимо учитывать модель погрузчика, конструкцию трансмиссии и условия, при которых появились симптомы.

К распространённым причинам относятся:

  • недостаточный или избыточный уровень рабочей жидкости, использование неподходящего масла;
  • загрязнение фильтров и внутренних каналов, ухудшающее циркуляцию масла;
  • износ фрикционных муфт, подшипников, шестерён, валов и уплотнений;
  • неисправности насосов, регулирующих клапанов, соленоидов и электрических цепей управления;
  • нарушение теплоотвода, перегрузки и эксплуатация с повышенной температурой трансмиссии.

Ни один из этих факторов нельзя определять только по одному внешнему признаку. Например, перегрев может возникать из-за неправильного уровня масла, пробуксовки фрикционов, ограниченной циркуляции через теплообменник или чрезмерной нагрузки. Поэтому диагностика должна последовательно исключать возможные причины, а не начинаться с замены наиболее дорогого узла.

Погрузчик не движется вперёд или назад

Если двигатель работает, но после выбора направления погрузчик остаётся неподвижным, причиной не обязательно является механическая поломка коробки передач. На машинах с гидромеханической трансмиссией возможны недостаточное давление масла, неисправность управляющего клапана, отказ соленоида или повреждение фрикционного пакета. Иногда проблема связана с органами управления, стояночным тормозом либо блокировками безопасности.

При отсутствии движения только в одном направлении круг возможных неисправностей будет другим. Специалист проверяет работу соответствующего контура управления, электрических компонентов и муфт включения переднего или заднего хода. Разрушение выходного вала или повреждение его шлицевых соединений также может нарушить передачу крутящего момента, однако такие неисправности необходимо подтвердить диагностикой.

Передача включается с задержкой или рывком

Заметная пауза между выбором направления и началом движения может свидетельствовать о нарушениях в гидравлическом управлении трансмиссией. Среди возможных причин встречаются недостаточное давление, внутренние утечки, износ фрикционных элементов и неисправности клапанного блока. На машинах с электронным управлением необходимо также проверить сигналы датчиков и работу исполнительных компонентов.

Рывки при включении движения могут быть связаны с нарушением регулирования давления, состоянием фрикционных муфт или особенностями работы системы управления. Однако похожие проявления иногда возникают при неисправностях двигателя, приводного моста и других узлов. Поэтому оценивать только коробку передач, игнорируя остальную трансмиссию, неправильно.

Погрузчик теряет тягу под нагрузкой

Если машина нормально движется без груза, но с трудом разгоняется при выполнении рабочих операций, необходимо проверить не только коробку передач. Причиной могут быть недостаточная мощность двигателя, пробуксовка фрикционных муфт, нарушения давления в трансмиссии или повышенное сопротивление движению. В отдельных случаях похожие симптомы вызывают неисправности тормозной системы.

При диагностике важно установить, в каких условиях проявляется проблема. Специалисты сопоставляют обороты двигателя, реакцию машины на акселератор, температуру и рабочие параметры трансмиссии. Проверки под нагрузкой должны проводиться по методике производителя, без превышения допустимых режимов.

Появились посторонние шумы и вибрация

Гул, металлический стук, скрежет или необычная вибрация могут указывать на износ подшипников, повреждение зубьев шестерён либо неисправности соединительных элементов привода. Однако источник шума не всегда находится внутри коробки передач. Похожие звуки способны возникать в карданных соединениях, редукторе, ведущем мосту и других сопряжённых узлах.

Для определения причины учитывают, меняется ли шум при увеличении скорости, переключении направления или изменении нагрузки. Дополнительную информацию дают осмотр креплений, проверка люфтов и анализ состояния рабочей жидкости. Разбирать агрегат только на основании появления гула нецелесообразно.

Повышается температура трансмиссионного масла

Перегрев особенно опасен для гидромеханических трансмиссий, поскольку высокая температура может ускорять старение масла и износ фрикционных элементов. Среди причин встречаются недостаточный уровень жидкости, неправильный подбор масла, загрязнение теплообменника, ограничение циркуляции и продолжительная работа в тяжёлых режимах. Иногда перегрев сопровождается снижением тяги и появлением запаха нагретого масла.

Универсального температурного порога, при котором любая коробка передач считается неисправной, не существует. Допустимые значения, условия измерения и алгоритмы защиты зависят от конструкции трансмиссии. Если на панели приборов появляется предупреждение о перегреве, необходимо прекратить работу и выполнить действия, предусмотренные руководством конкретной машины.

Обнаружена утечка масла

Подтёки на корпусе коробки передач, в местах соединения трубопроводов или возле уплотнений требуют проверки. Утечки могут возникать из-за повреждения прокладок и сальников, нарушения герметичности соединений либо других неисправностей. Постепенное снижение уровня масла способно привести к недостаточной смазке и нарушениям гидравлического управления.

При обнаружении утечки необходимо определить её источник и оценить состояние системы. Простая замена видимого уплотнения не всегда устраняет причину, если проблема связана с повышенным давлением, повреждением корпуса или другими дефектами. Эксплуатацию машины с признаками опасной неисправности следует прекратить до диагностики и ремонта.

Восстановление коробки передач

Ремонт КПП вилочного погрузчика начинается с определения характера неисправности. Полная разборка и снятие агрегата необходимы далеко не всегда. В ряде случаев причина находится во внешних элементах управления, электрических соединениях, датчиках, фильтрах или гидравлическом блоке.

На первом этапе специалисты изучают жалобы оператора и историю обслуживания техники. Затем проводят внешний осмотр, проверяют уровень и состояние рабочей жидкости, герметичность соединений и наличие диагностических сообщений. Для трансмиссий с гидравлическим управлением может потребоваться измерение давления в контрольных точках при установленных производителем условиях.

Если проверка подтверждает внутреннюю неисправность, принимается решение о демонтаже и разборке агрегата. В процессе дефектовки оценивают состояние фрикционных муфт, подшипников, валов, шестерён, уплотнений и других элементов. Перечень заменяемых компонентов определяется фактическим износом и допустимыми ремонтными размерами.

После восстановления коробки передач выполняются сборка, установка и контрольные проверки. Специалисты должны убедиться, что рабочие параметры соответствуют технической документации, а ранее выявленные симптомы отсутствуют. При необходимости проводится проверка электронного управления и адаптация системы в соответствии с процедурой изготовителя.

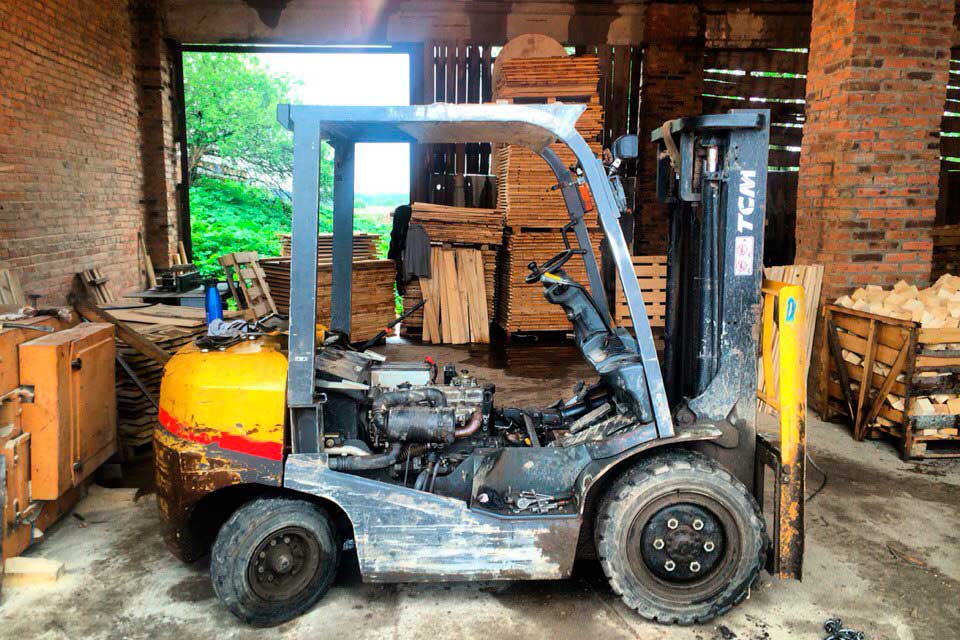

Диагностика и ремонт коробки передач вилочного погрузчика

Какие узлы проверяют при диагностике

Перечень проверок зависит от конструкции трансмиссии. Для гидромеханических коробок передач он может включать:

  • уровень, состояние и соответствие трансмиссионного масла требованиям изготовителя;
  • исправность фильтров, масляного насоса и каналов циркуляции;
  • давление в гидравлических контурах и работу регулирующих клапанов;
  • состояние фрикционных муфт, подшипников и механических элементов;
  • работу соленоидов, датчиков, электрических соединений и блока управления;
  • состояние теплообменника и системы охлаждения трансмиссионного масла.

Результаты таких проверок рассматривают в совокупности. Например, недостаточное давление масла не означает, что обязательно неисправен насос, поскольку причиной могут быть утечки, загрязнение фильтра или неправильная работа клапана. Аналогично, наличие пены в масле требует выяснения причин вспенивания, а не только замены жидкости.

После ремонта необходимо использовать рабочую жидкость, соответствующую требованиям производителя. Также следует учитывать, что загрязнения из повреждённого агрегата могут сохраняться в связанных трубопроводах и теплообменнике. Объём очистки и проверки системы определяется характером неисправности и сервисной документацией.

О важности диагностики

Точная диагностика позволяет отличить неисправность коробки передач от проблем в смежных системах погрузчика. Это особенно важно для машин с электронным управлением, где отсутствие движения или некорректное переключение направления может быть связано с датчиками, блокировками и электрическими цепями. В подобных случаях механическая разборка исправной трансмиссии только увеличит стоимость работ и продолжительность простоя.

Диагностику и ремонт целесообразно доверять специалистам, располагающим документацией, измерительным оборудованием и опытом обслуживания соответствующей конструкции. Для проверки современных трансмиссий могут использоваться диагностические программы, манометры, датчики температуры и другое оборудование. Конкретный перечень инструментов определяется моделью погрузчика и характером неисправности.

Предприятиям, эксплуатирующим несколько погрузчиков, полезно сохранять историю технического обслуживания и ремонтов. Сведения о моточасах, замене масла, обнаруженных отклонениях и выполненных работах помогают отслеживать повторяющиеся проблемы. Такая информация позволяет точнее планировать обслуживание и принимать решения о целесообразности ремонта отдельных узлов.

Как избежать преждевременного выхода КПП из строя

Надёжность трансмиссии во многом зависит от соблюдения эксплуатационных ограничений. Нельзя превышать допустимую грузоподъёмность машины, игнорировать предупреждения на панели приборов и продолжать работу при выраженных признаках неисправности. Режимы изменения направления движения и использования педали точного перемещения должны соответствовать инструкции конкретного погрузчика.

Особое внимание необходимо уделять трансмиссионному маслу. Использование неподходящей жидкости, несвоевременная замена фильтров и эксплуатация с нарушенным уровнем масла могут привести к ускоренному износу компонентов. Контроль герметичности и состояния системы охлаждения также помогает обнаруживать отклонения на ранней стадии.

При появлении задержек включения движения, пробуксовки, необычных шумов или перегрева важно своевременно организовать диагностику. Продолжение работы с развивающейся неисправностью иногда превращает сравнительно простой ремонт в восстановление всего агрегата. Поэтому своевременное обслуживание коробки передач является не только технической необходимостью, но и способом сократить простои складской техники.

Исправная трансмиссия обеспечивает предсказуемое движение погрузчика и стабильную передачу тягового усилия. Однако универсального способа диагностики для всех моделей не существует: механические, гидромеханические, гидростатические и электрические приводы требуют разных подходов. Именно понимание конструкции конкретной машины позволяет избежать ошибочных решений и неоправданных расходов на ремонт.
